YLHB型液壓離合器泵站（見圖1）是中國水產科學研究院漁業機械儀器研究所和姜堰市恒威船用輔機制造有限公司（江蘇姜堰市船用輔機廠）共同研制、開發的對液壓馬達實施操縱控制的新一代液壓離合泵站的新產品。

                                                                                                 圖1YLHB型液壓離合器泵站外觀相片
          本產品集離合、增減速多分支傳動為一體，可與不同轉向的內燃機等原動機配套（訂貨時需注明原動機轉向），適用于連續工作機械或非連續工作機械的頻繁離合。廣泛應用于漁船機械及其他的機械，并深受歡迎。
          YLHB型液壓離合器泵站的特點：
          （1）產品體積小，整機結構緊湊，重量輕，傳遞扭矩大，壽命長，粉未冶金摩擦片能適應高速度、高負荷、高頻次離合的各種工況。
          (2)控制系統采用電一液遙控離合方式，操縱靈敏，易實現遠距離操縱或自動控制，在電磁閥上還裝設控制手柄，以備電氣系統有故障時應急使用。
          (3)齒輪采用優質鋼材，經熱處理淬硬，精度高，噪音小。
          （一）型號說明和主要技術參數
          1．型號說明
          YLHB
          ① ② ③
          ①液壓離合器泵站。
          ②額定傳遞扭矩(N·m)。
          ③原動機轉速：S-低速機；F-高速機。
                                                                                                                                   主要技術參數見表1

參數 型號 YLHB200 YLHB250 YLHB300 YLHB600 輸入轉速 r／min S 500～1000 F 1000～2500 1000～2500 1000～1800 1000～1800 額定傳遞扭矩 N·m 2000 2500 3000 6000 電液操縱方式 控制系統壓力1.1～1.3MPa，潤滑油壓力0.05～0.3MPa，控制閥型號23E1～25B(PC=24V)由電磁閥開關控制 結合時間s ≤5 機械效率 ≥98% ≥98% ≥98% ≥97% 儲油量L 20 40 冷卻水量L/min 20 50 最高油溫℃ 80 推薦傳動比 i=1.5;2.03;2.44;3或據用戶需求

          結構組成和工作原理
          YLHB型液壓離合器泵站主要由輸入聯軸器、液壓離合器、齒輪傳動部件、液壓控制系統，液壓輔助泵、液壓動力泵等組成（見圖2-28）。原動機（柴油機或電動機）的動力通過聯軸器輸入，輸入軸后端裝有離合器內齒圈與內摩擦片接合，輸出軸前端裝有離合器外齒圈與外摩擦片接合。當離合器接合時，電磁換向閥得電，從液壓控制輔助泵輸出的壓力油經管道至配油閥，再經輸出軸內孔至離合器外齒圈油缸內，推動活塞壓緊摩擦片，傳遞轉矩，經增速箱帶動液壓泵將高壓油送至執行元件——液壓馬達帶動網機、絞盤、錨機等工作機械，以實施對液壓．馬達的操縱。
          當電磁換向閥失電時，控制油路換向，復位彈簧將活塞退回，摩擦片松開，離合器分離，液壓泵停止工作，液壓馬達亦停止工作。

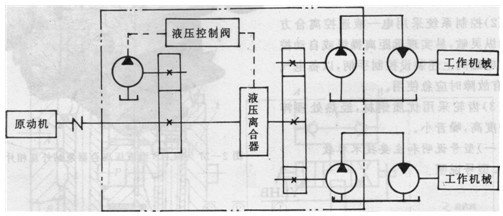

                                                                                   圖2YLHB型液壓離合器泵站操縱馬達原理示意圖
