蔗糖業用板框壓濾機液壓系統
首頁 ? 液壓行業知識 ? 蔗糖業用板框壓濾機液壓系統
   板框式壓濾機是蔗糖生產企業普遍應用的設備，由于老式壓濾機存在手工操作繁重、卸渣勞動強度大等缺點，根據市場需要，專業廠家研制出操作過程自動化程度高的壓濾機，即液壓自動板框式壓濾機。
    液壓自動板框式壓濾機由主機、液壓動力站、電控柜三部分組成。該機具有如下特點：
    1)生產效率高，過濾能力大，濾汁質量好。
    2)采用活塞式壓力繼電器與電接點壓力表及行程開關配合，實現自動控制，不需人工操作。
    3)液控單向閥使液壓缸在濾板壓緊后鎖定并長時間保持壓力，液壓站電動機可間歇工作，節省電能。
  4)液壓系統設計中采用了集成塊及先進可靠的液壓元件，使液壓站結構更加緊湊合理，工作穩定可靠。
    該機液壓系統如圖4.3-1所示。該系統可自動完成從濾板加壓到拉開濾板卸渣的整個工作循環。當電磁鐵1YA通電后，液壓缸活塞桿推出，將濾板壓緊系統壓力升至電接點壓力表設定值時，觸點發出信號，1YA斷電，換向閥芯復位，液控單向閥關閉，活塞桿被鎖定，濾板保壓進行濁汁濾清。到工藝要求所設定的時間后，時間繼電器發出信號，2YA通電使活塞桿退回，壓下行程開關。3YA通電，液壓馬達正轉拉開第一塊濾板到極限位置，油路壓力上升，壓力繼電器發出信號，3YA斷電，4YA通電，液壓馬達反轉回到第二塊濾板處……往復將濾板依次拉開卸渣后，恢復到原始狀態，即完成了一個工作循環。

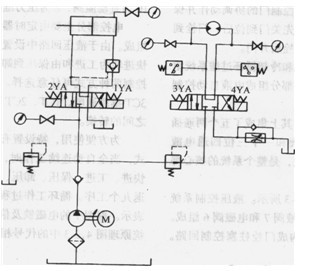

圖4.3-1板框壓濾機液壓原理圖
