  林木球果采集機器人屬示教再現型機器人。它的移動機構采用J-50拖拉機。它的機械手為5個自由度全液壓驅動的機械手，由計算機與電液比例調速閥進行電液比例控制。機械手電液比例控制系統工作原理如圖4.2-8所示。
    機械手的5個自由度分別由回轉馬達25、大臂缸22、小臂缸17、腕部缸14和擺動缸8來控制。液壓缸11為梳齒狀采集爪的開合缸。梳齒狀采集爪寬0.5m、長0.85m，為上下2片，可開合。用它來抓取球果。下梳齒左右兩側最外面一齒是新月型側板，以防止摘下的球果從兩側滾出去。該機械手電液比例控制系統為雙泵雙回路電液比例控制系統。其中2、3為雙聯高壓齒輪泵，由J-50拖拉機的發動機直接驅動。1、4為電磁溢流閥，它的作用是當電磁鐵失電時為泵2、3工作，系統可調壓，電磁鐵得電時電磁溢流閥1、4使泵2、3分別卸載。全部電器元件均由24V蓄電池供電。左邊擺動缸8、開合缸11、小臂缸17及腕部缸14由泵3供油，為一獨立系統。右邊大臂缸22、回轉馬達25由液壓泵2供油，為另一獨立系統。

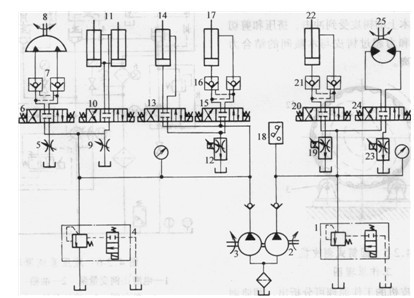

圖4.2-8機械手電液比例控制系統工作原理圖
    擺動缸8是驅動采集爪左右擺動的，由電磁閥6來控制，單邊擺動角度為135°，擺動速度由節流閥5來調節。閥7、16、21為雙向液壓鎖，是使采集爪擺動后定位之用的。缸11為采集爪開合缸，由電磁閥10來控制。最大開度為上下兩齒間距0.9m，由節流閥9來調節其開合時的運動速度。腕部缸14控制采集爪的俯仰，上下俯仰角可達90°。小臂缸17由電磁閥15來控制。由于腕部和小臂缸一般不同時工作，故采用同一電液比例調速閥12進行控制。大臂缸22由電磁閥20來?yè)Q向，由電液比例調速閥19進行控制。從而構成雙泵雙回路的電液比例控制系統。該系統負責控制工作中的小臂或大臂與腕部之間的協調動作。回轉馬達25通過蝸輪蝸桿和齒輪齒圈減速器驅動回轉盤并帶動機械手左右回轉。它的工作速度由節流閥23來調節，轉動方向由電磁閥24來控制。壓力繼電器18是對大臂缸22進行過載保護的，當其作業過程中發生過載時即可發出電信號使泵卸載。
    林木球果采集機器人到達作業現場后，機械手自動作業程序如下：
    1)起動——將發動機與泵的離合器接合，按下起動鍵。這時電磁溢流閥l、4通電，使泵2、3處于待工作狀態（卸荷狀態）；
2)起升定位——小臂先運動，大臂稍滯后2～3s運動，兩臂協調動作使采集爪直線上升達到作業高度；
    3)回轉定位——當采集爪達到作業高度時，由回轉馬達使采集對準作業樹枝；
    4)爪俯仰——由腕部缸調整采集爪的俯仰角對準作業樹枝；
    5)爪擺動——由擺動缸調整采集爪的傾斜角對準作業樹枝；
    6)爪張開——由開合缸控制采集爪張開；
    7)向前抓取——由大、小臂缸協調動作，使采集爪沿樹枝生長方向伸向樹枝；
    8)爪閉合——達到作業深度后采集爪閉合；
    9)向后作業——由大、小臂缸協調動作，使采集爪沿樹枝生長方向向外擼，將球果擼下；
    10)爪仰起——由腕部缸控制采集爪仰起到最大高度，使球果沿管道滾入集果箱中；
    11)降工位——下降一定高度對準下一作業樹枝，重復作業程序6～10的動作；
    12)轉工位——由回轉馬達驅動采集爪對準另一棵樹重復作業程序2～11的動作或?qū)?zhǔn)支撐架準備停機。
    13)停機——降至最低位后，將大臂先落下，小臂稍滯后2～3s落下。
    脫開發動機與液壓泵的離合器，停泵關機。
    以上機械手各作業程序都由計算機通過電液比例系統的電磁換向閥，電磁溢流閥與電液比例調速閥控制各執行器來完成的。計算機對上述作業過程有“記憶”功能，如不重新調整，將按前次作業過程重復再現。

    機械手作業程序與電磁閥動作順序如下所示

≥≮

  回轉

  大臂

  小臂

  腕部

  擺動

  開合

  比例閥

  卸荷閥

  液壓泵

  左

  右

  升

  降

  升

  降

  仰

  俯

  左

  右

  開

  合

  19

  12

  1

  4

  2

  3

  1

  起動

  +

  +

    +

  2

  起動定位

  +

  +

  +

  +

    +

  3

  回轉定位

  ±

  +

  +

    +

  4

  爪俯仰

  ±

  +

  +

    十

  5

  爪擺動

  ±

  +

  +

    +

  6

  爪張開

  +

  +

    +

（續）

遮

  回轉

  大臂

  小臂

  腕部

  擺動

  開合

  比例閥

  卸荷閥

  液壓泵

  左

  右

  升

  降

  升

  降

  仰

  俯

  左

  右

  開

  合

  19

  12

  1

  4

  2

  3

  7

  向前抓取

  +

  +

  +

  +

  +

    +

  8

  爪閉合

  +

  +

    +

  9

  向后作業

  +

  千

  ±

  +

  +

    +

  10

  爪仰起

  +

  +

  +

    +

  11

  降工位

  +

  +

    +

  12

  轉工位

  ±

  +

  +

    +

  13

  停機

由于林木球果采集作業對動作精度不高，同時為了降低生產成本，便于推廣應用，故采用開環控制的計算機數字程序控制系統。其控制參數有6個電磁換向閥為12個開關量，加2個電磁溢流閥，共14個開關量，2個電液比例調速閥為兩個所示。

    林木球果采集機械人是由計算機控制的電液比例系統，能夠完成林木球果采集作業中的各種動作要求。性能良好，動作穩定。

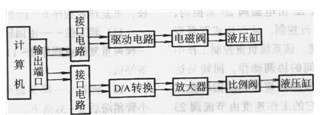

圖4.2-9林木球果采集機器人計算機數字程序控制系統框圖
