主機功能結構
        YCT型沖擊壓路機是一種具有新型壓實機理的壓實機械，圖8-8所示為其主機結構示意圖。該機主要由非圓柱面的沖擊滾動輪1（2個）、擺架搖桿總成2、機架輪軸總成3、液壓系統4、牽引機構5與插銷總成7等部件組成，該機不帶動力。

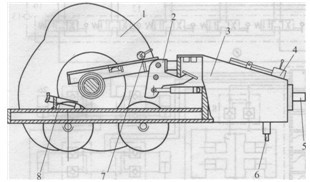

                                                                   圖1YCT型沖擊式壓路機結構示意圖
1-沖擊滾動輪；2-擺架搖桿總成；3-機架輪軸總成；4-液壓系統； 5-牽引機構；6-支腿；7-插銷總成；8-支撐框
        工作時，該機由另配的牽引機通過牽引機構5牽引，利用沖擊滾動輪（下簡稱沖擊輪）1質心上下交替變化，其勢能和動能聯合作用，滾壓和沖擊兩種周期性交替進行作業，對地面產生強大的沖擊夯實力。沖擊輪對地面沖擊做功時，對機架也產生水平和垂直的沖擊。通過搖桿和緩沖膠塊、緩沖液壓缸相互作用達到緩沖目的，避免沖擊輪對機架的沖擊。機架尾部安裝舉升液壓缸，整個機架通過4個實心橡膠輪胎支承，完成短途運輸、工地轉移等工作。牽引機構5中設有雙向緩沖裝置，用于防止沖擊輪動能變化時產生的水平?jīng)_擊力對牽引機造成破壞，并使駕駛員有一個良好舒適的工作條件，插銷總成（支腿、支撐框）安裝在擺架和機架上，其作用是當舉升液壓缸舉起沖擊輪后，固定沖擊輪，防止沖擊輪隨意轉動，保證沖擊輪離地高度最大。
液壓系統及液壓系統工作原理
        該壓路機的液壓系統原理圖如圖2所示，系統中左側液壓缸9與蓄能器8組成緩沖回路，用于機架的緩沖；右側舉升液壓缸10回路用于舉升沖擊輪，以便整機短途運輸和轉移工作場地。缸9與缸10的升降由三位五通手動換向閥4控制；舉升液壓缸10的工作和停止通過截止閥6、7的通斷控制。系統采用另配的牽引機中的定量液壓泵1供油，系統壓力由
        溢流閥2設定并由壓力表及其開關5觀測，單向閥3防止油液倒灌。
        當換向閥4切換至左位時，液壓泵經閥3和閥4向蓄能器8充液，達到規定的充液壓力值后，換向閥4復至中位，停止充液，并可停泵以節約能耗。機器工作時，當液壓缸9的被垂直向下的沖擊力作用時，活塞桿下移，將部分液壓油擠入蓄能器8，使蓄能器中的油壓升高，同時缸9無桿腔的油壓反作用于機架而產生緩沖阻力，機架的沖擊動能轉化為液壓能儲存于蓄能器中；反之，液壓缸9被垂直向上的沖擊力作用時，活塞桿上移，蓄能器8釋放原回收的能量，使活塞桿伸出。

                                                                                                  圖2 沖擊壓路機液壓系統原理圖
1-定量液壓泵；2-溢流閥；3-單向閥；4-三位五通手動換向閥；5-壓力表及其開關； 6、7-球式截止閥；8-蓄能器；9-緩沖液壓缸；10-舉升液壓缸
        當需要缸10工作舉升沖擊輪時，打開截止閥6和7，并將換向閥4切換至左位，液壓泵1的壓力油經單向閥3、換向閥4和閥6、7進入缸10的無桿腔，而缸10有桿腔經閥4向油箱排油，沖擊輪被舉起并由插銷固定，同時需通過兩個截止閥關閉缸的無桿腔油路，防止液壓缸帶動沖擊輪下滑；當換向閥4切換至右位時，液壓泵1的壓力油經閥3、閥4進入缸10的有桿腔，實現沖擊輪的下放，此時缸10的無桿腔經閥6、7和閥4向油箱排油。
         技術特點
       1) YCT型沖擊壓路機是一種新型動力式壓路機，兼有強夯機與振動壓路機特點，壓實效率高，可廣泛用于分層壓實、原土壓實、補強壓實和檢測壓實。
       2)該機的液壓系統主要用于機架緩沖和沖擊壓實輪的舉升，由另配的牽引機作動力源。緩沖缸借助蓄能器和油液的彈簧作用實現沖擊能的吸收；舉升缸通過兩個截止閥實現舉升后的鎖定，安全可靠。
