    大型水輪機調速液壓系統
    水輪機調速系統是一典型電液伺服控制系統，用于實現對水輪發電機組的開停機、增減有功功率、頻率凋節、調相及緊急停機等自動和手動操作及遠距離控制。
    液壓控制系統原理圖如圖1所示。該系統可分為導葉和槳葉控制兩部分。二者在原理及結構上大體相同，均由電液伺服加機液伺服系統組成。只是導葉伺服系統部分設置了餐急停機功能。
    該系統總體上有自動和手動兩種運行方式。自動運行是指液壓系統接收來自微機調節器的控制量，實行電液隨動控制，一般情況下，必須采用自動運行方式，這是對該系統的最起碼也是必須達到的要求。特殊情況下（如微機系統致命故障）可采用手動運行，以保證對機組的正常發電控制，避免因停機造成巨大經濟損失。所謂手動控制，就是將電液轉換器退出工作，液壓系統不接收來自微機調節器的控制輸出，主液壓缸與主配壓閥之間構成機械閉環，系統處于純機液伺服狀態，通過手輪直接控制主液壓缸的位移。
    下面以導葉主液壓缸開側動作為例說明其工作原理。自動狀態下，手自動切換閥Vl處于左位，通過開限伺服電機或手輪將開度限制值整定于某一設定值（目的是保證水輪機紐的安全），改開限對應于水平調節桿與反饋連桿之間的間距（自動運行時該機械反饋連桿不參與構成控制規律的綜合）。當微機調節器輸出開側調節信號時，此信號經綜放比較并放大，綜放的輸出信號驅動電液轉換器，使之輸出與控制量成比例的向上的位移，通過水平調節桿的作用，使主配壓閥的引導閥下移，進而帶動主閥芯下移，使得A口與壓力油相通、B口與回油相通，主液壓缸向開側移動。當主液壓缸開至與電氣控制量相一致的開度時，其位移的電信號經綜放比較后，使得進入電液轉換器的驅動電流為零，由于電液轉換器彈簧的復位作用，使電液轉換器恢復至中間位置，從而帶動主配壓閥也恢復至零位，于是主液壓缸就穩定在與電氣控制量相對應的位置上。此時，由于機械位移反饋機構的作用，反饋連桿同時上升與主液壓缸開度相對應的位移。
    當自動運行時，如主液壓缸的實際開度不超過限制開度值，則主液壓缸的開側、關側均受電液轉換器控制。只有當主液壓缸實際開度值達到限制開度值后，由于反饋連桿將水平調節桿擋在水平位置，使得電液轉換器向開側的位移傳不到主配壓閥，只有關側位移才能傳到主配壓閥，此時只能作關側運動。

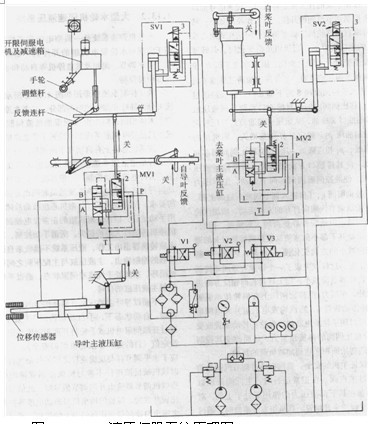

圖1液壓伺服系統原理圖
特殊情況下作手動運行時，先操作手輪，使開度與開度限制值一致（即反饋連桿與調節桿碰到一起），然后將換向閥Vl切至右位，此時即可通過手輪控制主液壓缸的位移。當手輪朝開側轉動一定角度時，由于主配壓閥彈簧的作用，使調節桿和主配壓閥均下移相應位移，主液壓缸即向開側運動，同時機械反饋機構按一定的反饋系數帶動反饋連桿上移，直至調節桿回復到水平位置，即主配壓閥重新處于零位。這樣手輪轉角就與主液壓缸位移完全對應。
非常情況下需要緊急停機時，電磁閥V3通電，該閥切至右位，無論是自動還是手動狀態，此時電液轉換器進出油口均被通入壓力油，其差動活塞就能立即下推到底，該位移信號再通過調節桿動作主配壓閥就可實現緊急停機的目的。
