林木球果采集機器人屬示教再現型機器人，其移動機構采用J-50拖拉機。它的機械手為具有5個自由度的全液壓驅動機械手，由計算機與電液比例調速閥進行液壓馬達系統。
        液壓馬達系統系統及其工作原理
        圖1所示為機械手液壓馬達系統系統原理圖。機械手的5個自由度分別由回轉液壓馬達25、大臂液壓缸22、小臂液壓缸17、腕部液壓缸14和擺動液壓馬達8來控制。液壓缸11為梳齒狀采集爪的開合缸，梳齒狀采集爪寬0. 5m、長0.85m，上下兩片，可開合(采集爪最大開度為上下兩梳齒間距0. 9m)，用它來抓取球果。下梳齒左右兩側最外面一齒是新月形側板，以防止摘下的球果從兩側滾出去。該電液伺服控制系統為雙泵雙回路系統，油源為J-50拖拉機的發動機直接驅動的雙聯高壓齒輪泵2、3。系統中左邊擺動馬達8、開合缸11、腕部缸14和小臂缸17由泵3供油，為一獨立回路，泵3的調壓及卸荷由電磁溢流閥4實現，壓力由壓力表26顯示。右邊大臂缸22和回轉馬達25由泵2供油，為另一獨立回路，泵2的調壓及卸荷由電磁溢流閥1控制，壓力由壓力表27顯示。三位四通電磁換向閥6、10、13、15、20和24分別用來控制各執行器的運動方向。系統中全部電器元件均由24V蓄電池供電。

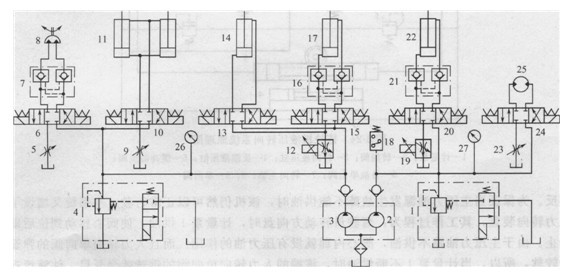

                                                                                                                           圖1機械手電液伺服控制系統原理圖
1、4-電磁溢流閥；2、3-雙聯齒輪泵；5、9、23-節流閥； 6、10、13、15、20、24-三位四通電磁換向閥；7、16、21-雙向液壓鎖；8-擺動液壓馬達；11-采集爪開合液壓缸；12、19-比例調速閥；14-腕部液壓缸；17 -小臂液壓缸；18-壓力繼電器；22-大臂液壓缸；25-回轉液壓馬達；26、27-壓力表
        擺動馬達8驅動采集爪左右擺轉，單邊擺轉量為135。，擺動速度由節流閥5調節。采集爪擺動后定位由雙向液壓鎖7完成。兩個并聯的采集爪開合液壓缸11的開合運動速度由節流閥9調節。腕部缸14控制采集爪的俯仰，上下俯仰角可達90。。由于腕部缸14和小臂缸17一般不同時工作，故采用同一電液比例調速閥12進行伺服控制。大臂缸22用電液比例調速閥19進行伺服控制。工作中通過對兩個電液比例調速閥12和19的開口進行控制以達到大臂與小臂或大臂與腕部的協調動作。回轉馬達25通過蝸輪蝸桿和齒輪齒圈減速器驅動回轉盤帶動機械手左右回轉，其工作速度由節流閥23來調節。壓力繼電器18用于大臂缸22的過載保護，當作業過程中發生過載時即發出使閥1的電磁鐵通電的電信號，使泵2卸荷。
        采集機器人到達作業現場后，機械手自動作業程序如下。
        1)啟動將發動機與液壓泵的離合器接合，按下啟動鍵，電磁溢流閥1和4通電，液壓泵2、3處于待工作狀態（卸荷）。
        2)起升定位小臂先運動，大臂稍滯后2～3s運動，兩臂協調動作使采集爪直線上升到達作業高度。
        3)回轉定位 當采集爪達到作業高度時，由回轉液壓馬達使采集爪對準作業樹枝。
        4)爪俯仰 由腕部缸調整采集爪的俯仰角度對準作業樹枝。
        5)爪擺動 由擺動缸調整采集爪的傾斜角對準作業樹枝。
        6)爪張開 由開合缸控制采集爪張開。
        7)向前抓取 由大、小臂缸協調動作，使采集爪沿樹枝生長方向伸向樹枝。
        8)爪閉合 達到作業深度后采集爪閉合。
        9)向后作業由大、小臂缸協調動作，使采集爪沿樹枝生長方向向外擼下，將球果擼下。
      10)爪仰起 由腕部缸控制采集爪仰起到最大高度，使球果沿管道滾入集果箱中。
      11)降工位下降一定高度對準下一作業樹枝，重復作業程序6）～10)的動作。
      12)轉工位 由回轉馬達驅動采集爪對準另一棵樹重復作業程序2）～11）的動作或?qū)手渭軠蕚渫C。
      13)停機 降至最低位后，將大臂先落下，小臂稍滯后2～3s落下。
        脫開發動機與液壓泵的離合器，停泵關機。
        機械手以上各作業程序都是計算機通過電液比例系統的電磁換向閥、電磁卸荷閥與電液比例調速閥控制各執行器來完成的。計算機對上述作業過程有“記憶”功能，如      不 重新調整，將按前次作業過程重復再現。注：+／一表示電磁鐵交替通電和斷電；-／+表示電磁鐵交替斷電和通電。
        (3)機器人計算機數字程序控制系統
由于林木球果采集作業對動作精度的要求不高，同時為了降低生產成本、便于推廣應用，故采用開環控制的計算機數字程序控制系統（見圖8-26）。其控制參數有6個電磁換向閥為12個開關量，加2個電磁溢流閥，共14個開關量，2個電液比例調速閥為2個模擬量。

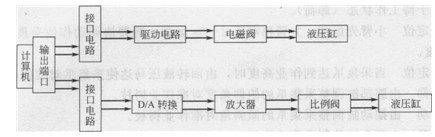

                                                                    圖2林木球果采集機器人計算機數字程序控制系統框圖

          技術特點
          1)該林木球果采集機器人由計算機控制的電液比例系統能夠?qū)崿F(xiàn)林木球果采集作業的各個動作要求，性能良好、動作穩定、操作簡便、成本低、效率高。
          2)液壓系統采用雙泵雙回路結構，可以避免多執行由于壓力、流量不同造成的動作干擾。
          3)系統中各執行器均采用流量閥（節流閥或調速閥）放在出口的回油節流調速，有利于提高執行器的工作平穩性和油液散熱。
           4)各執行器均采用電磁換向閥控制，其電磁鐵的電源由24V蓄電池供給，盡管比交流電磁閥換向時間長，但換向沖擊較小。
