文件名：WK系列液壓傳動裝置	PDF格式 圖片格式
	扭矩：1000~45000N.M 轉速：1~80r/min

 WK5 6系列回轉傳動裝置選型說明
(1)、WK液壓傳動裝置允許在高背壓下工作。在連續工作是，使用背壓10MPA.
(2)、殼體允許最高壓力為0.3MPa,如有特殊要求，請與廠家聯系。
(3)、液壓油：建議使用高質量、防泡沫、抗氧化的礦基液壓油，理想工作油溫30℃-50℃,允許油溫-20℃～80℃,當油溫低于10℃時,必須用低凝液壓油. 液壓油的粘度為40～60厘沲,允許為5～300厘沲.
(4)、液壓油過濾精度推薦為25um,或更高過濾精度。
(5)、液壓傳動裝置均可雙向旋轉，具體轉向見附圖。如用戶要求與圖示轉向相反，請在訂貨時注明。
(6)、泄油管定位：WK傳動裝置允許任何方向安裝：為保證馬達內個運動副的潤滑，要求在工作之前將馬達內充滿液壓油，泄油口位置的選擇必須保證運轉中殼體充滿液壓油。
(7)、配流器進出油口方向：配流器進出油口方向允許按外形安裝聯接位置以72°為間隔旋轉，但當松開螺釘旋轉時，不能損壞平面O形圈的密封功能。

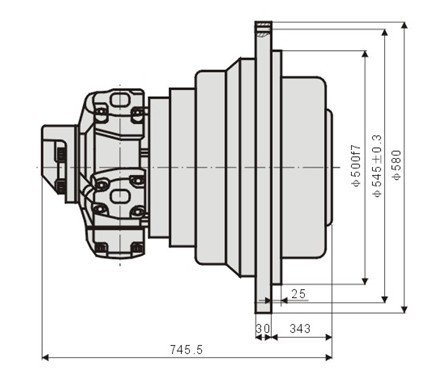

WK5 6無制動器外形尺寸

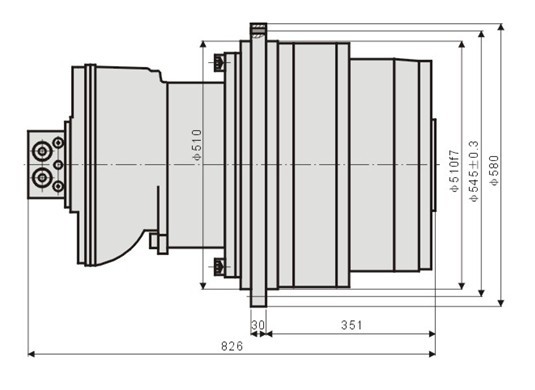

 WK5 6制動器外形尺寸

 WK5 6液壓傳動裝置性能參數

型號	總排量	扭矩		轉速范圍	總效率	液壓馬達型號	行星減速機型號	制動器型號
		16Mpa	20Mpa
WK4 5-5000	5080	10689	13362	0~31	0.88~0.9	YLM3-250	C45-20	Z4
WK4 5-6800	6800	13312	16640	0~25	0.88~0.9	YLM3-350	C45-20	Z4
WK4 5-8500	8512	17031	21289	0~17	0.88~0.9	AKS2-300	C45-28	Z4
WK4 5-12000	11900	21384	27229	0~14	0.88~0.9	AKS2-420	C45-28	Z4
WK4 5-13800	13804	25000	31000	0~12	0.88~0.9	AKS2-500	C45-28	Z4
